Gaia J-5 : Soyouz sur le pas de tir

A J-5, c’est le jour du transfert du lanceur Soyouz VS06 sur son pas de tir ZLS (Zone de Lancement Soyouz) à Kourou.

En ce samedi 14 décembre, les équipes Arianespace et russes ont travaillé activement afin d’être prêts pour une date de tir au 19 décembre. Ce samedi travaillé a permit de gagner 1 jour sur la date initialement programmée au 20 décembre après l’arrêt de campagne suite au renvoi des 2 transpondeurs de Gaia.

Les différents éléments du lanceur sont arrivés de Russie par bateau, il y a déjà plusieurs mois. Le lanceur a été préparé dans le bâtiment MIK.

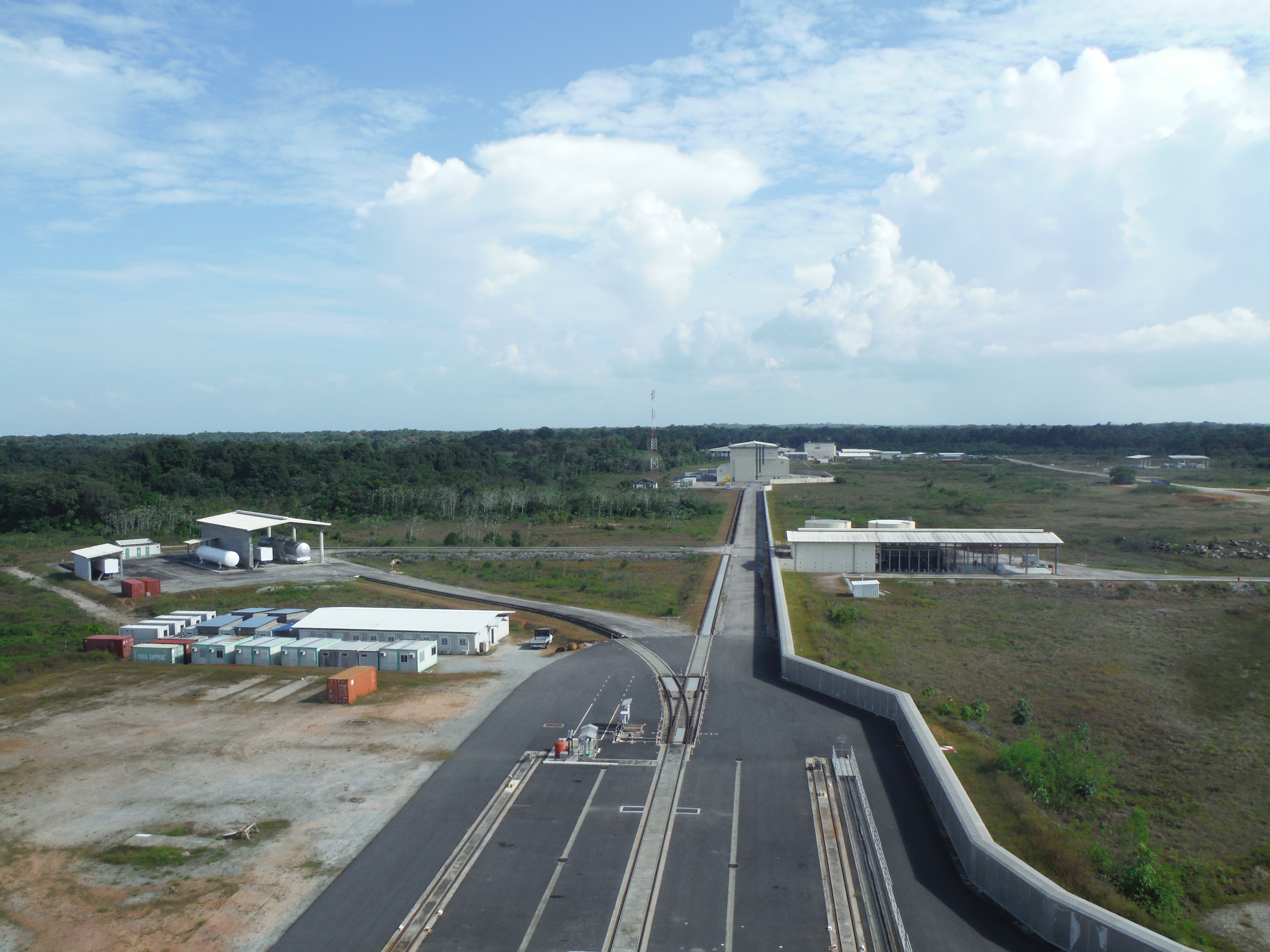

Vue sur le MIK au fond depuis le portique mobile en ZLS (source : Rémi, un collègue d'Astrium)

Vue sur le MIK au fond depuis le portique mobile en ZLS (source : Rémi, un collègue)

Ce samedi matin, nous nous levons vers 5h afin de nous rendre pour 6h30 en zone de lancement Soyouz, heure de la sortie du lanceur du MIK pour rouler vers le pas de tir.

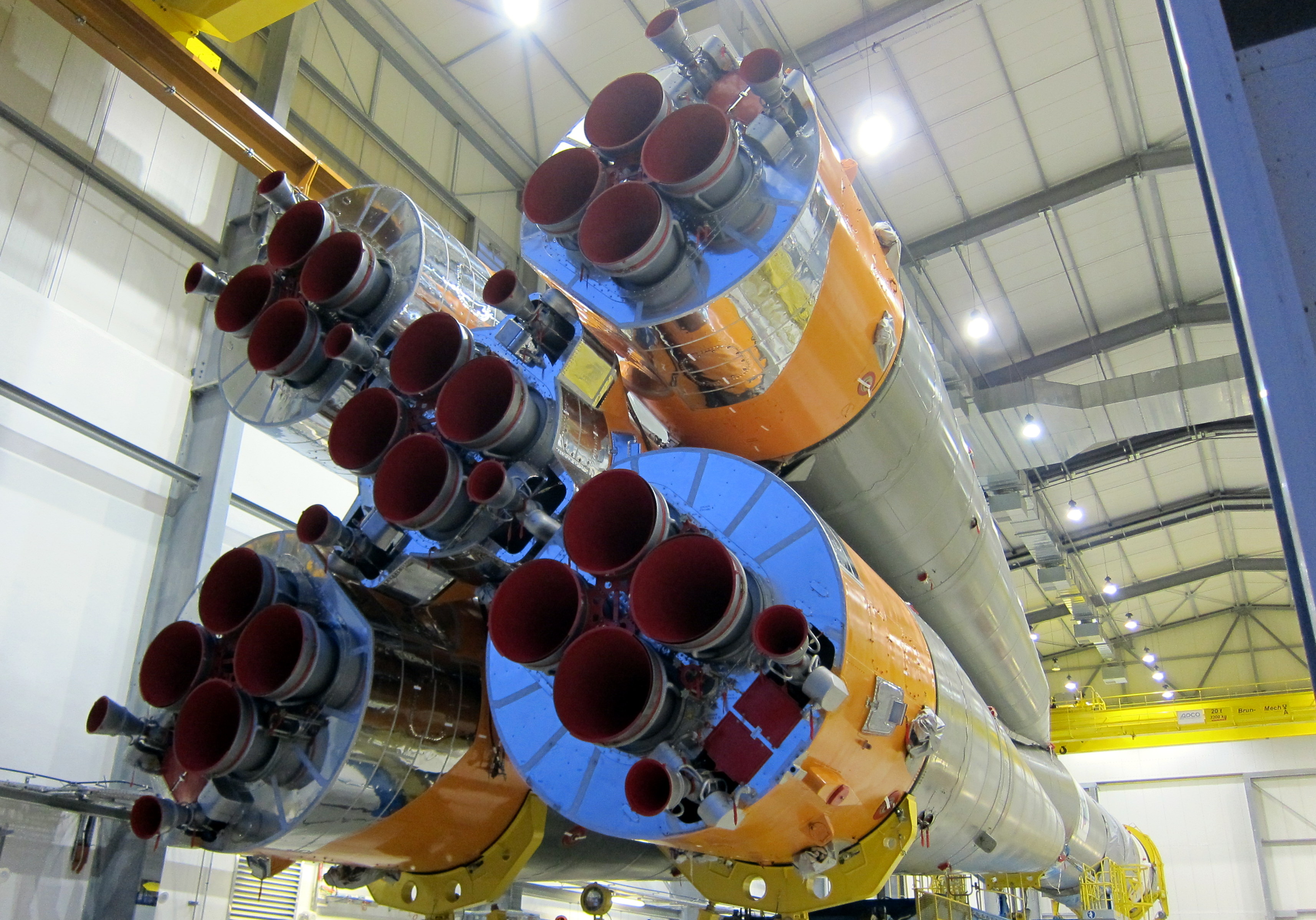

VS06 dans le MIK

VS06 dans le MIK

A la différence de Baïkonour, le lanceur ne comprend pas le dernier étage Fregat, ni le satellite protégé par sa coiffe. L’intégration de ce « composite » est réalisé à la verticale dans le portique roulant « gantry ».

2013_12_14_Soyouz rolling and erection 126

Le lanceur est installé sur un moyen de roulage qui emprunte des rails vers le pas de tir.

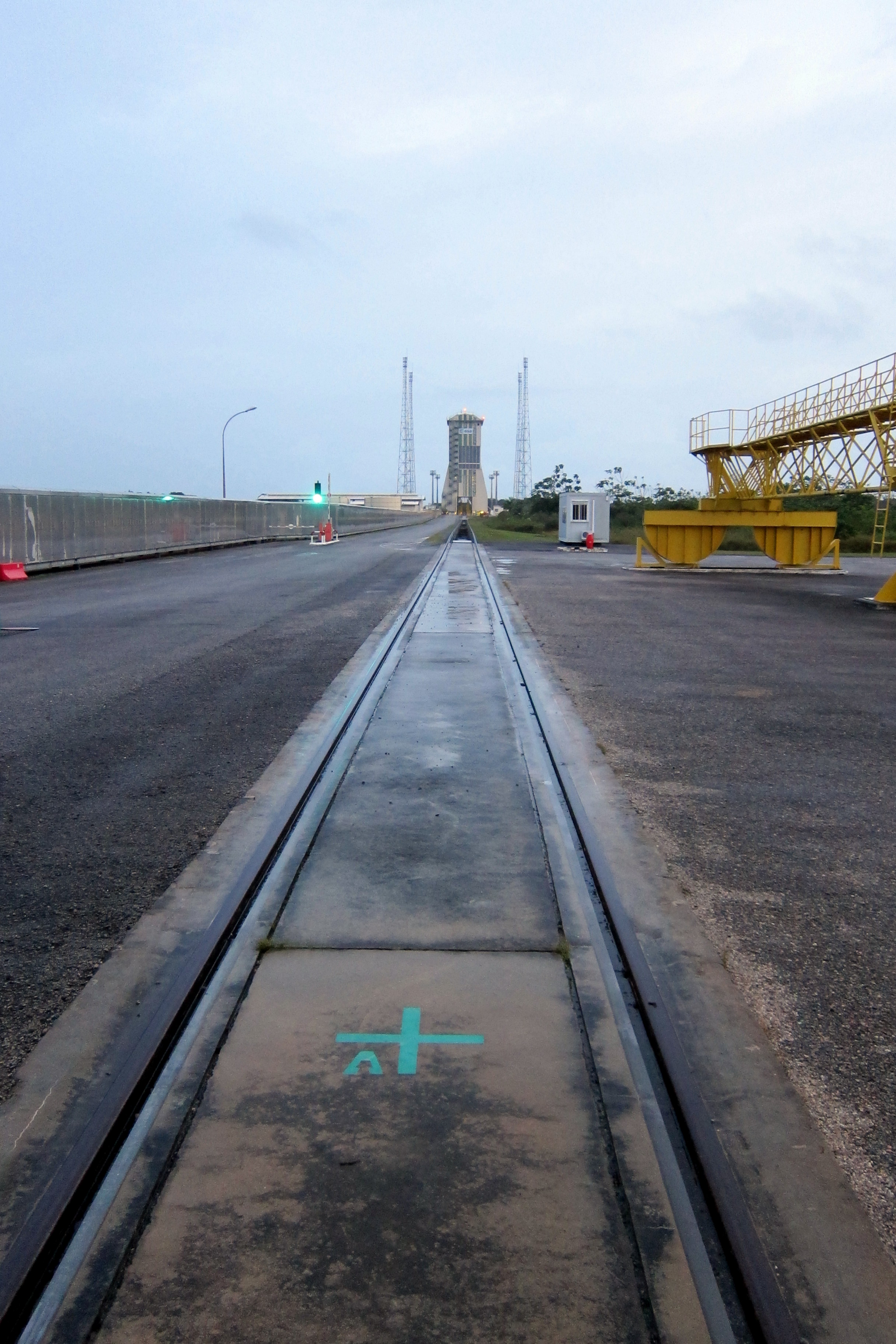

les rails entre le MIK et le pas de tir Soyouz

les rails entre le MIK et le pas de tir Soyouz

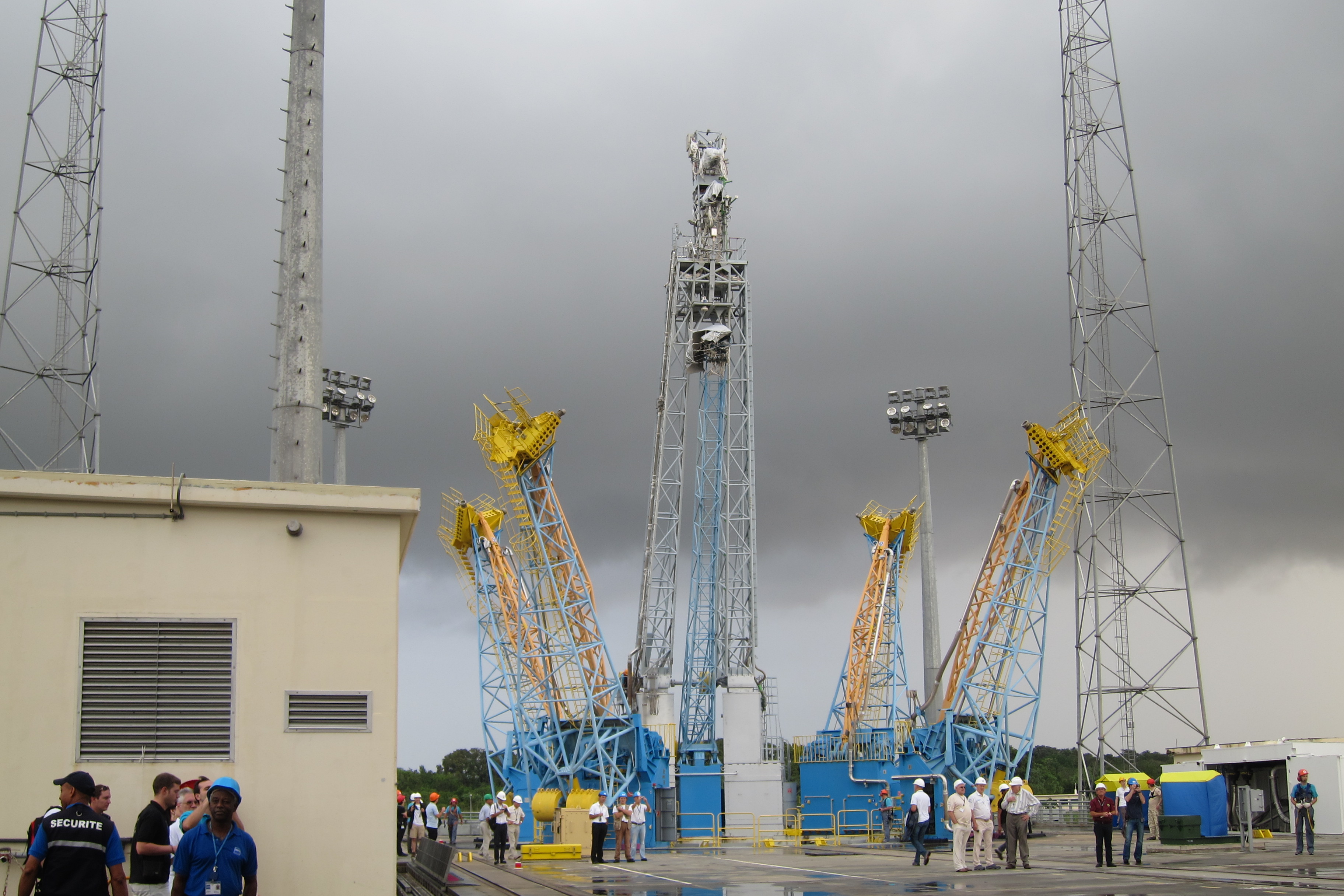

Le pas de tir, sans lanceur

Le pas de tir, sans lanceur

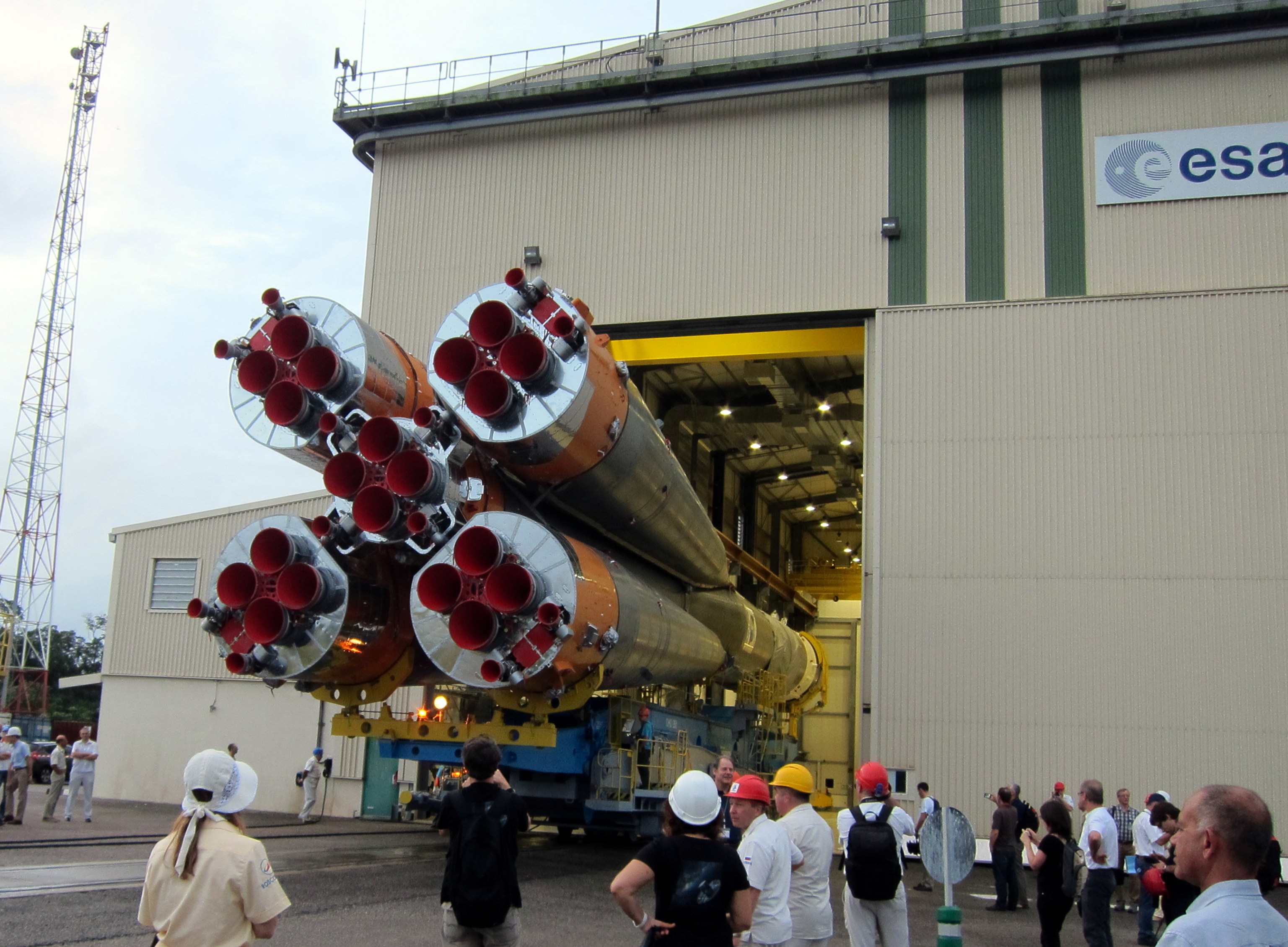

Sortie du MIK

Sortie du MIK

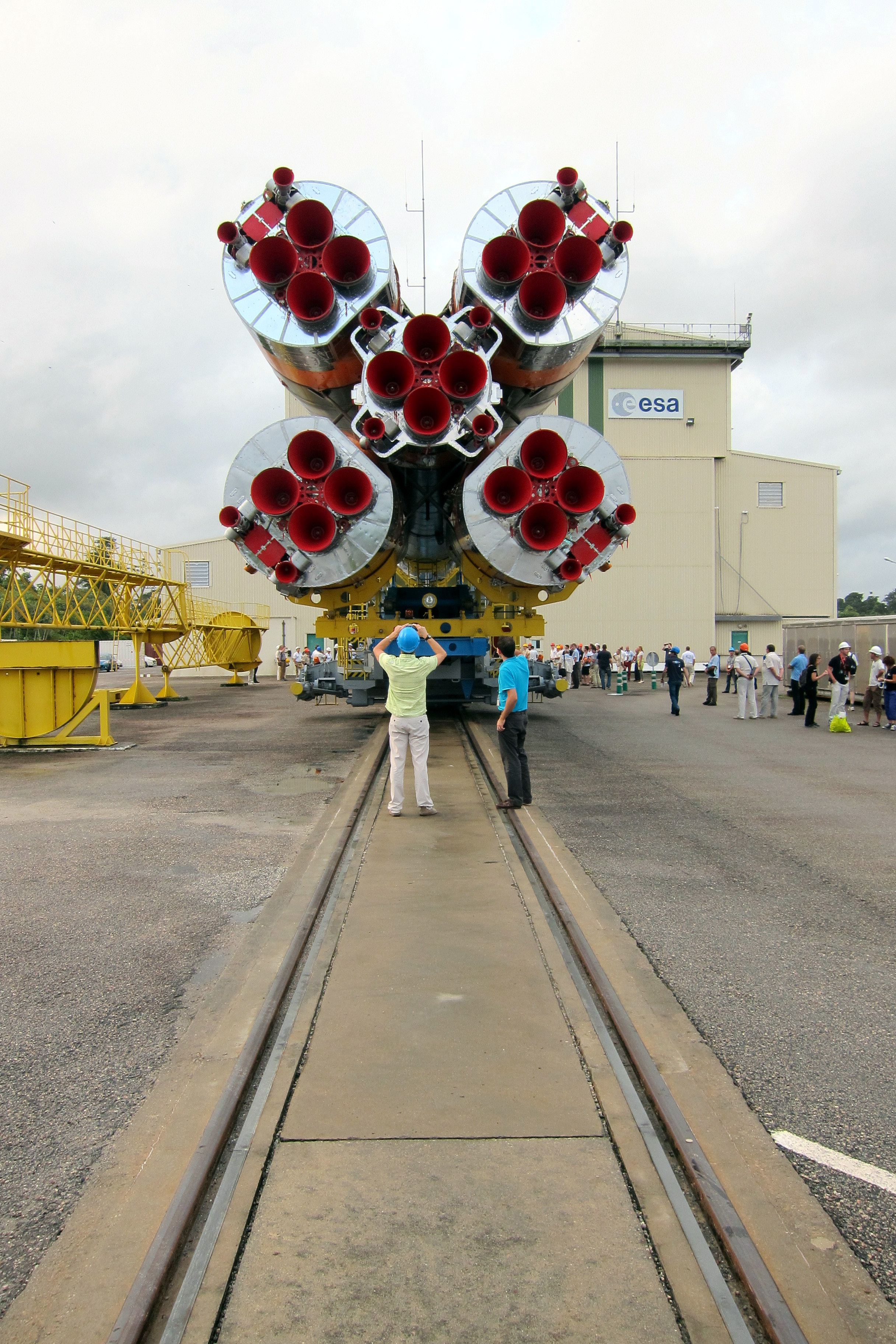

Roulage VS06

Roulage VS06

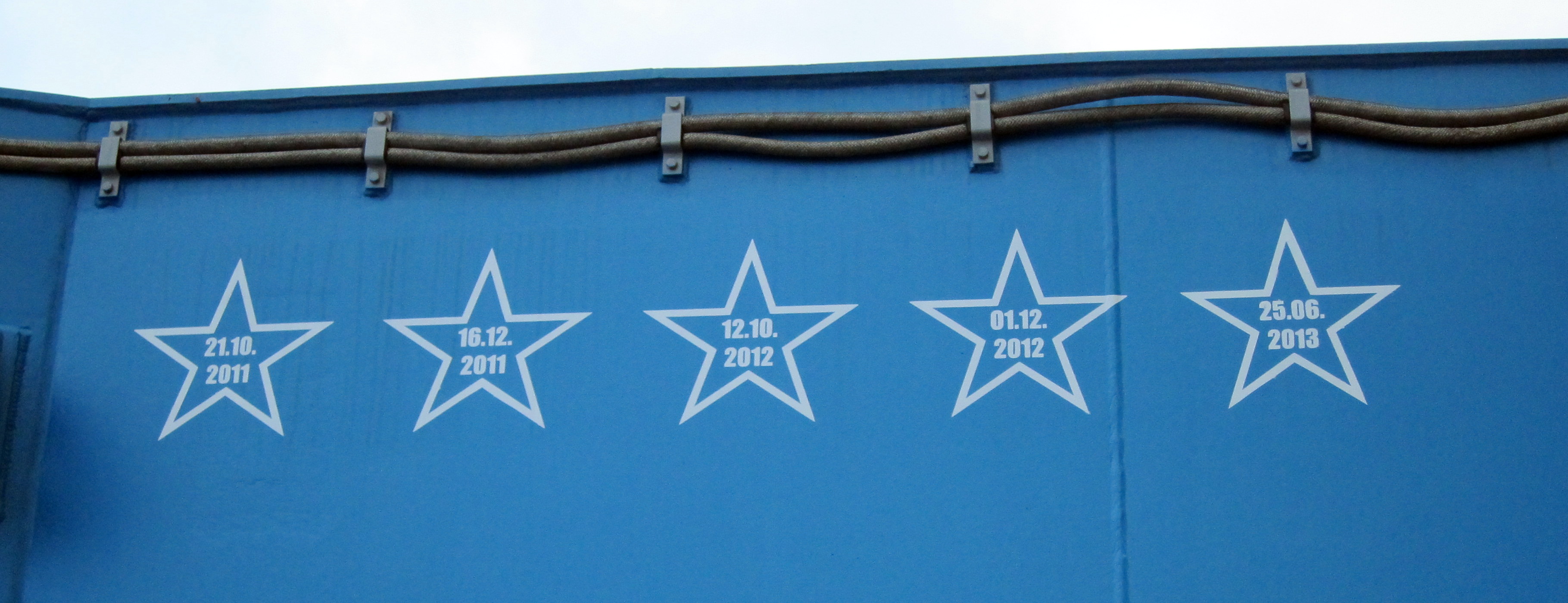

Les tirs précédents de Soyouz à Kourou indiqué sur le chariot de roulage ezt de levage du Soyouz

Les tirs précédents de Soyouz à Kourou indiqué sur le chariot de roulage et de levage du Soyouz

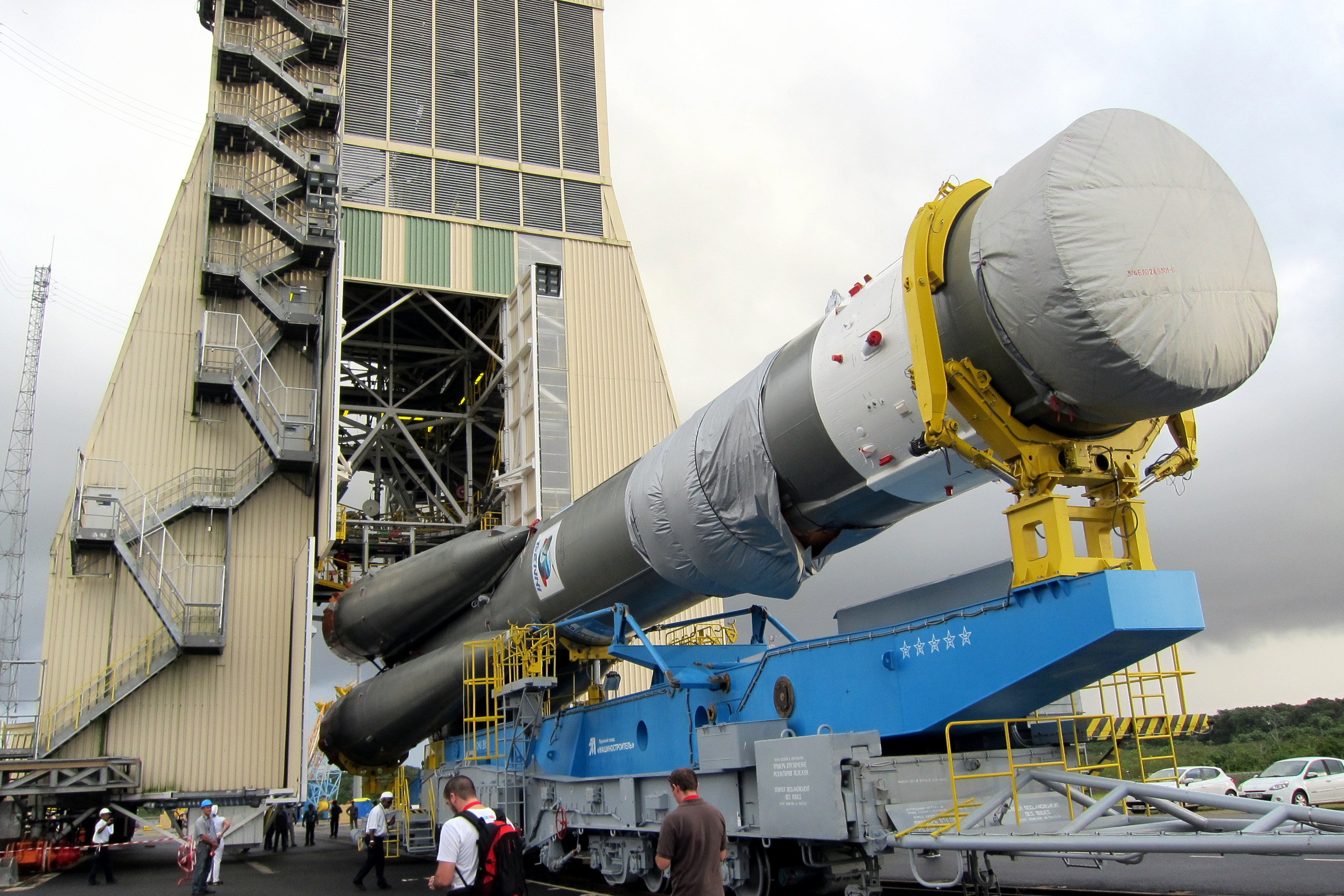

2013_12_14_Soyouz rolling and erection 048

Arrivée de VS06 au niveau du portique mobile

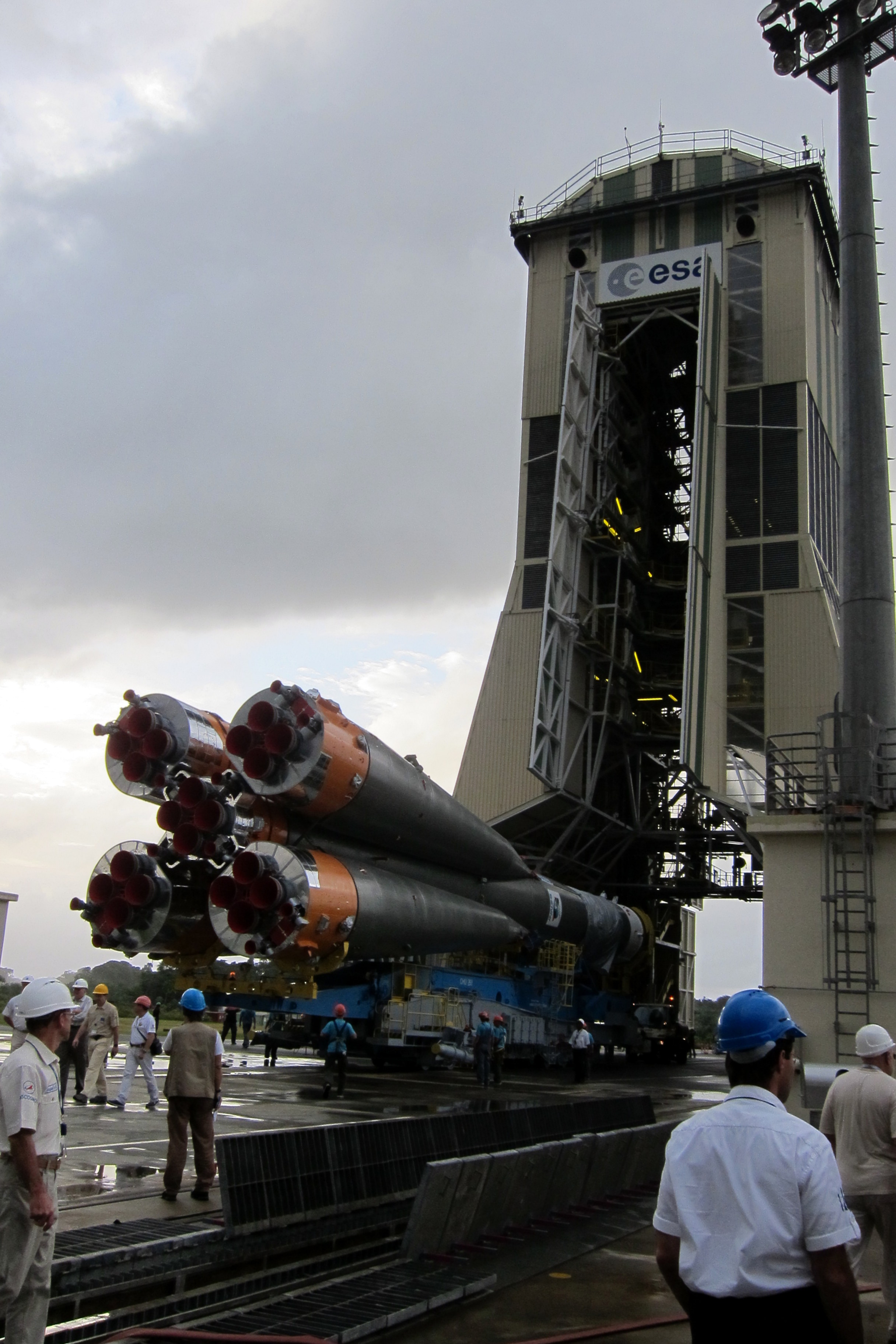

Arrivée sous le portique

Arrivée sous le portique

Arrivé sur le pas de tir, le lanceur est érigé à la verticale.

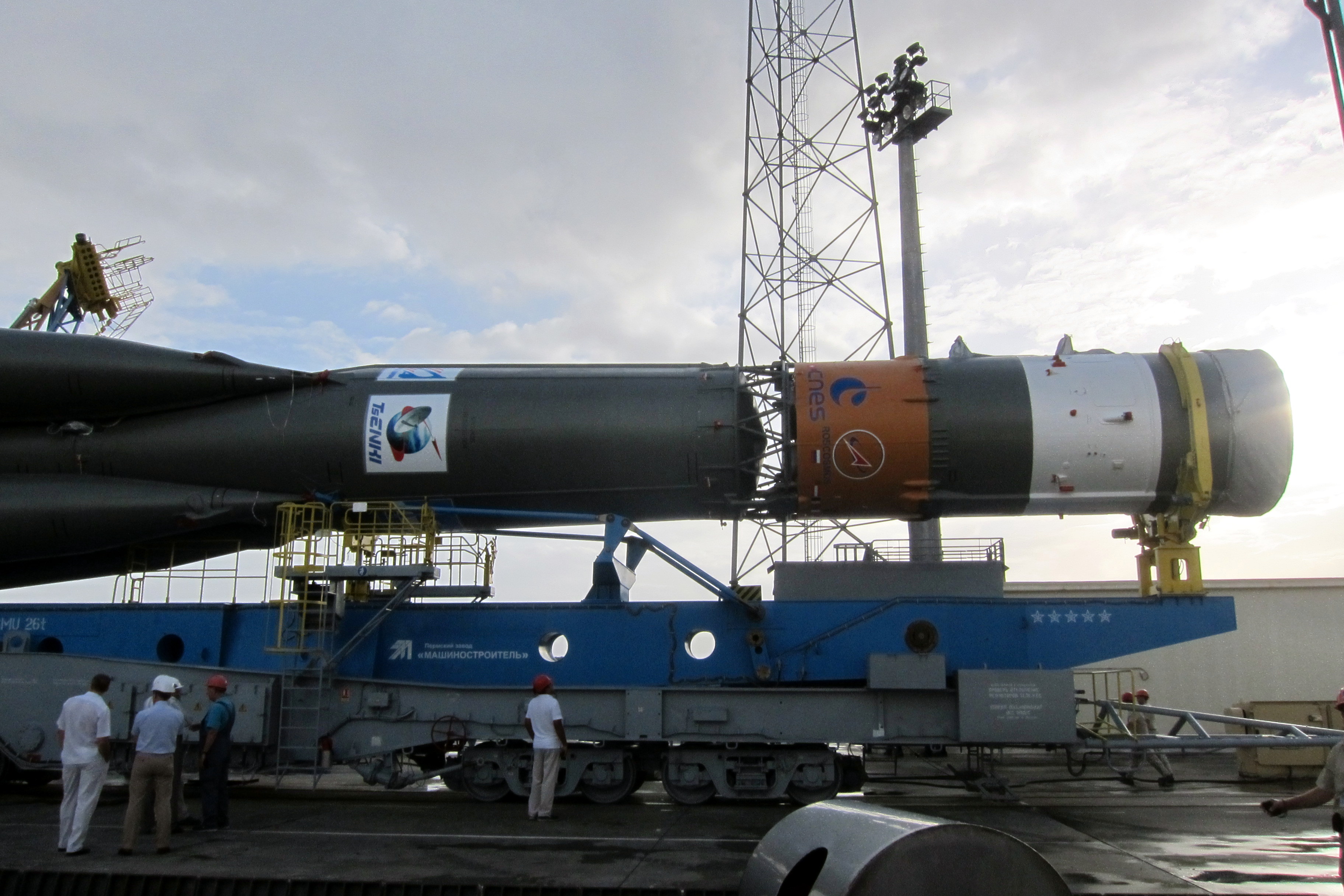

VS06

VS06

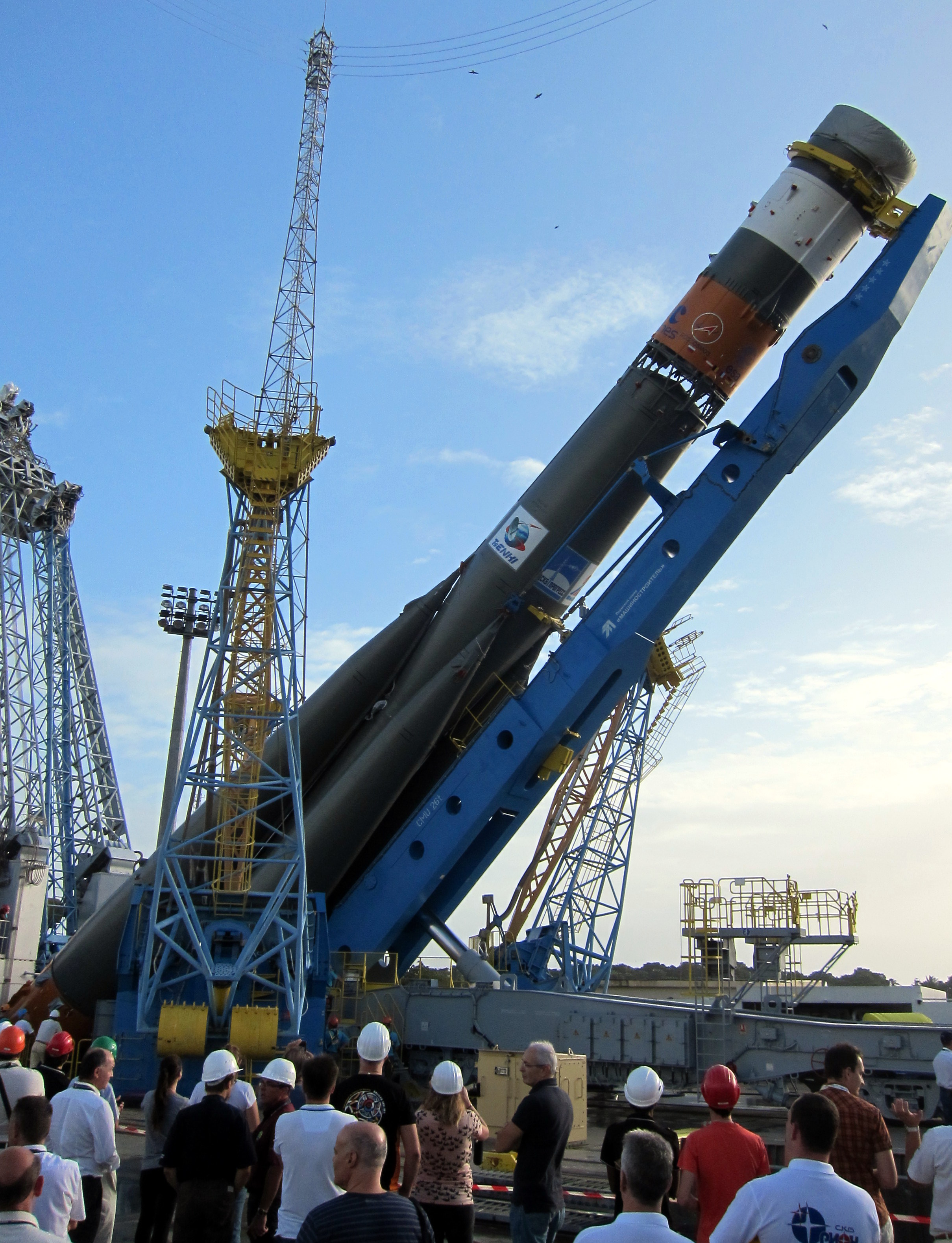

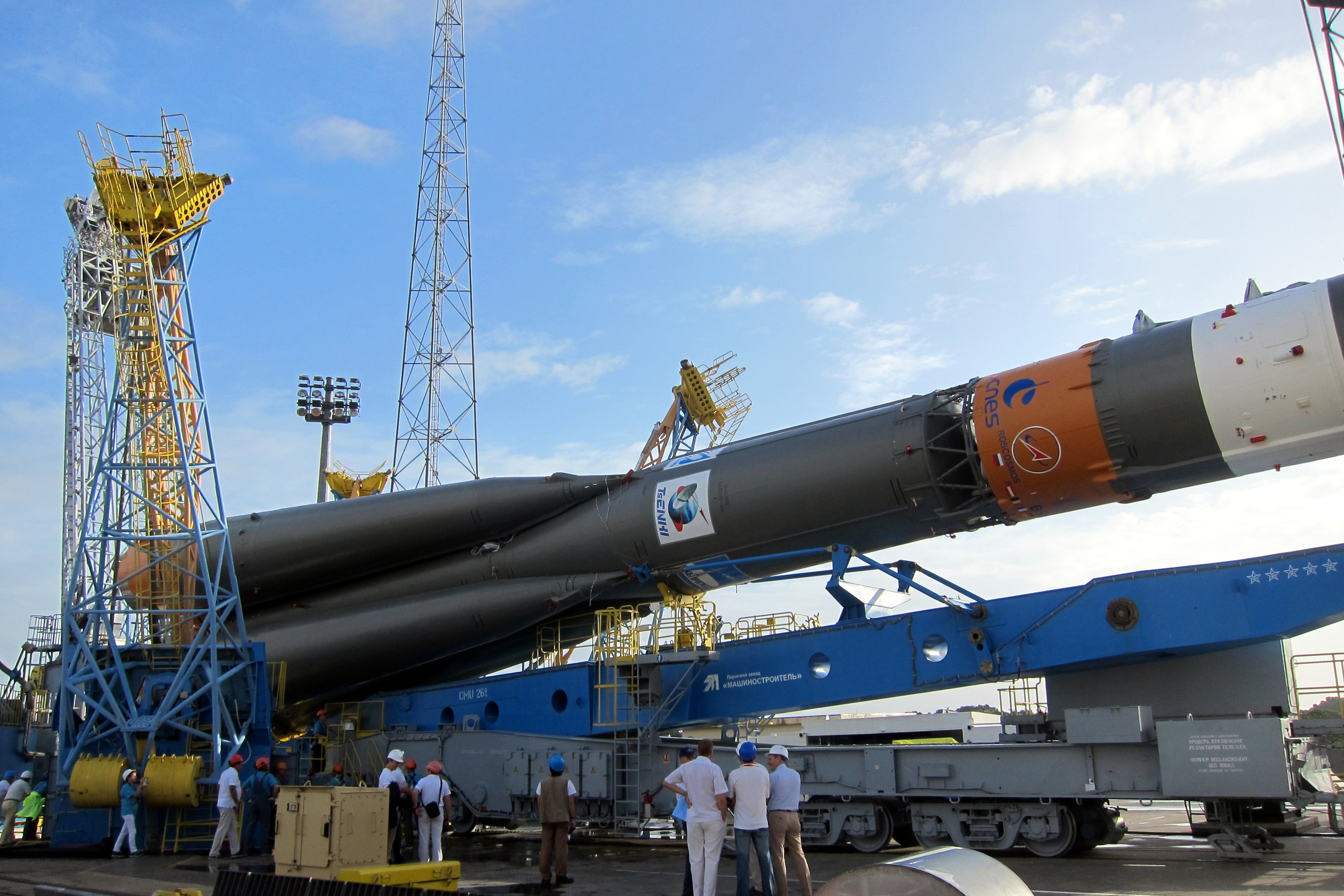

Début d'érection de VS06

Début d’érection de VS06

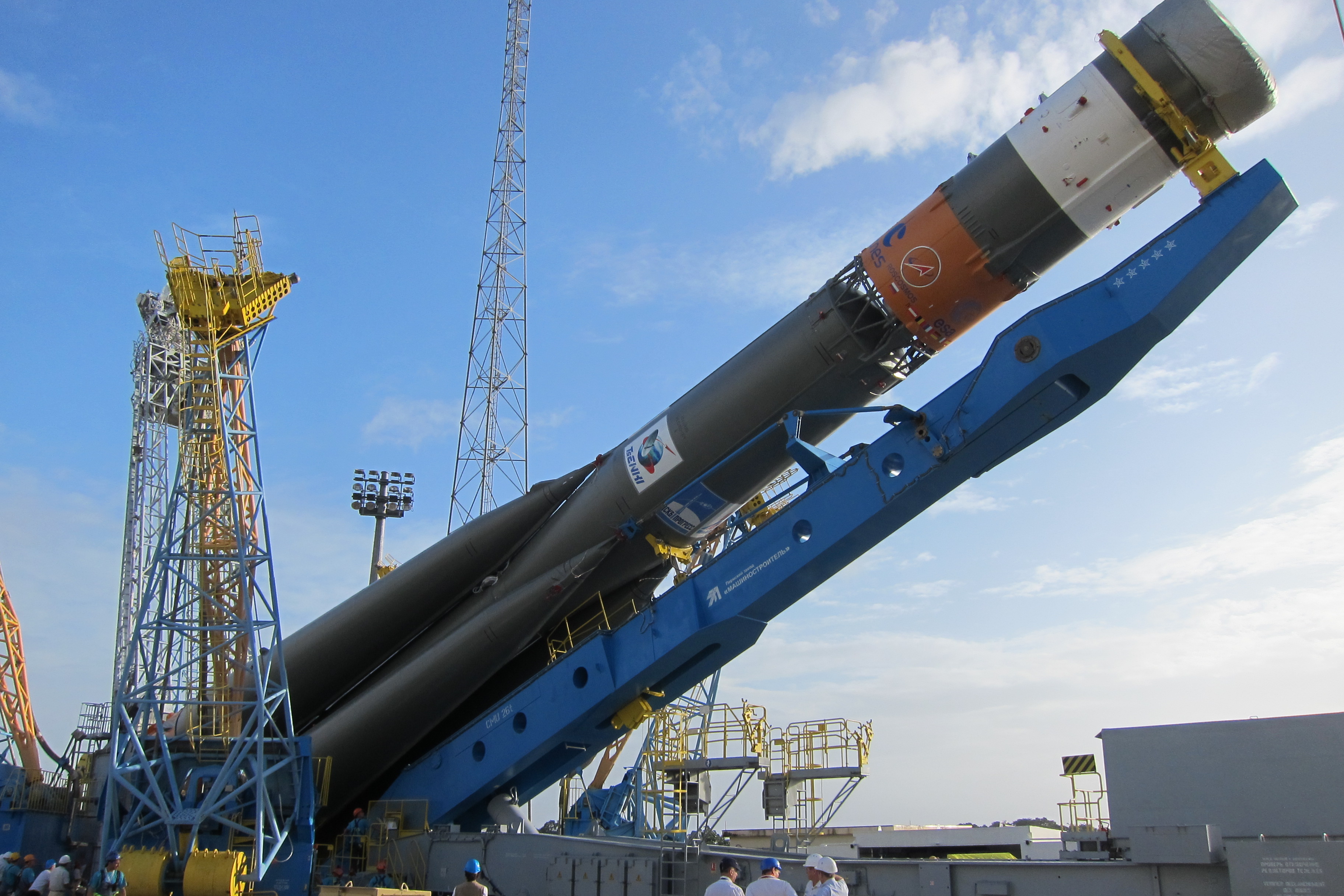

Erection de VS06

Erection de VS06

2013_12_14_Soyouz rolling and erection 081

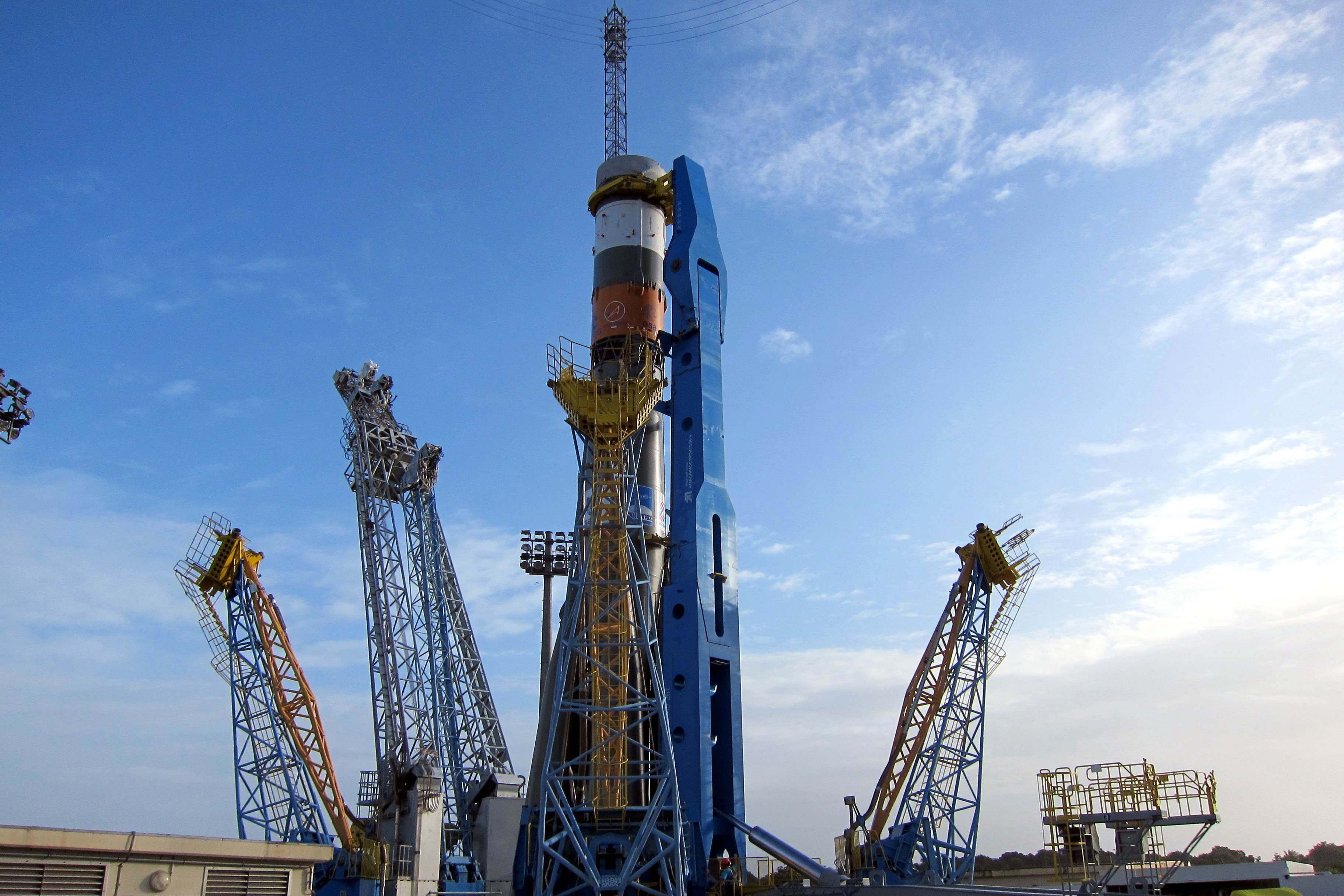

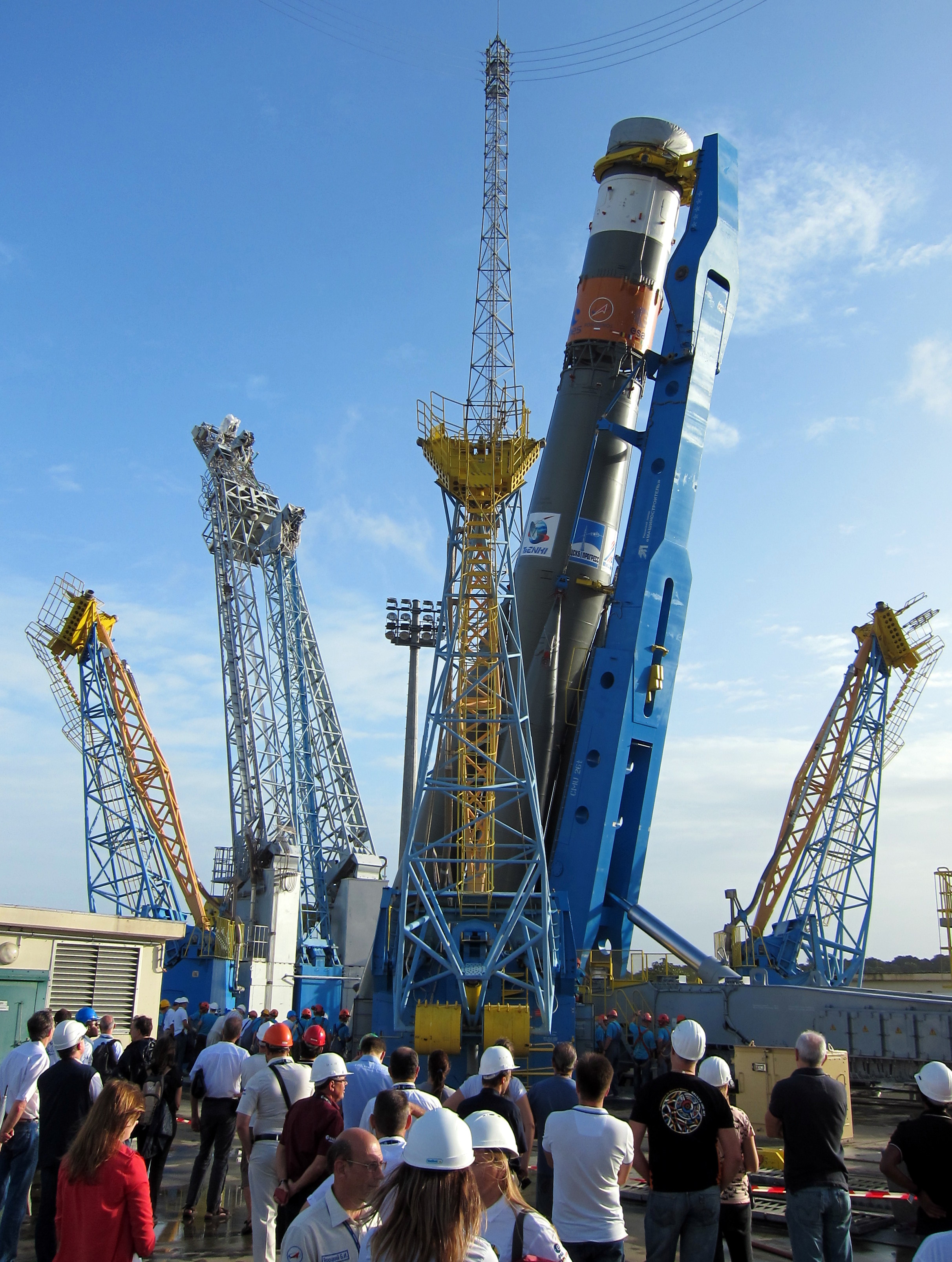

2013_12_14_Soyouz rolling and erection 087 2013_12_14_Soyouz rolling and erection 091

Vues sur le pas de tir

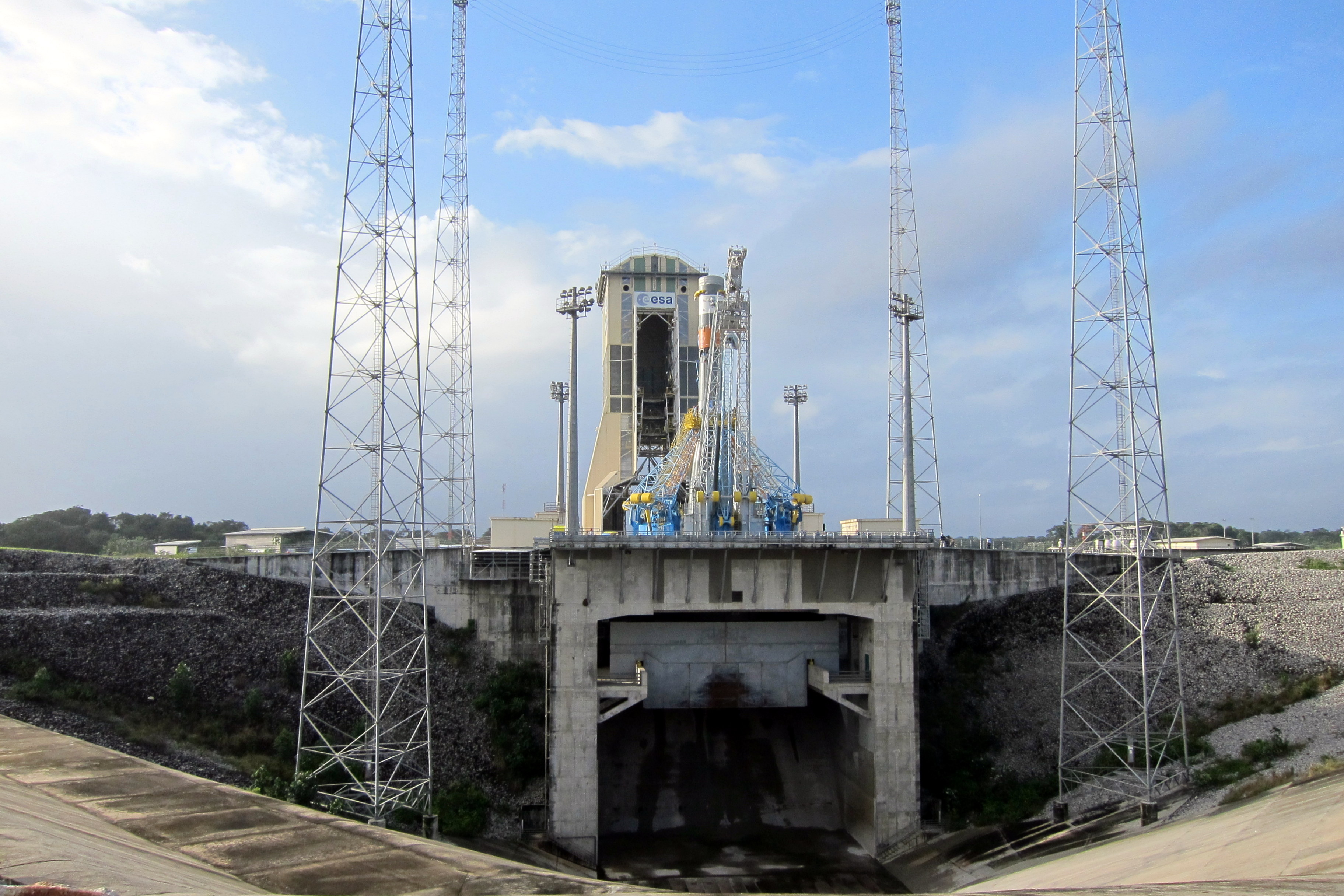

2013_12_14_Soyouz rolling and erection 106

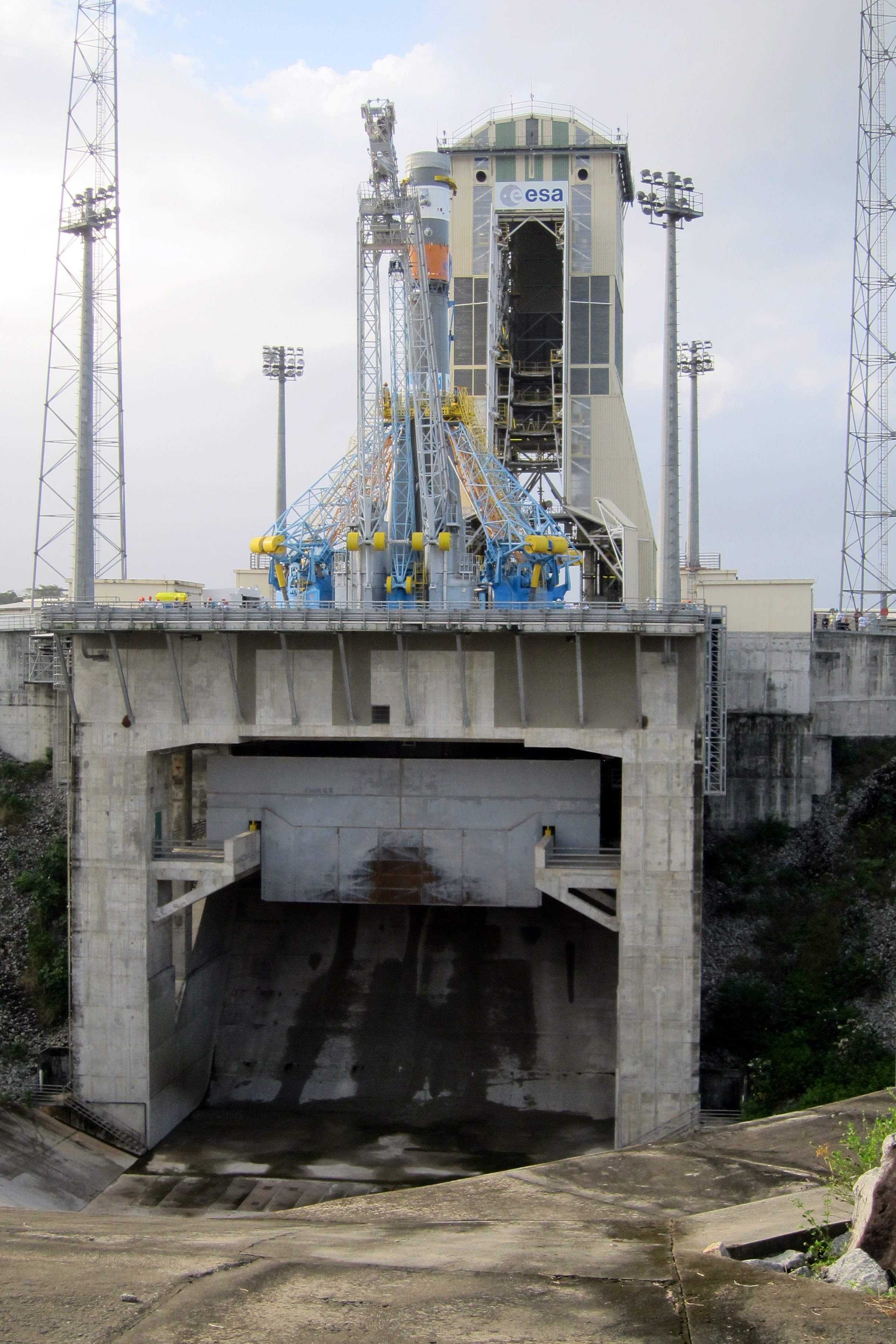

VS06 sur le pas de tir : vue sur les carnaux

2013_12_14_Soyouz rolling and erection 104

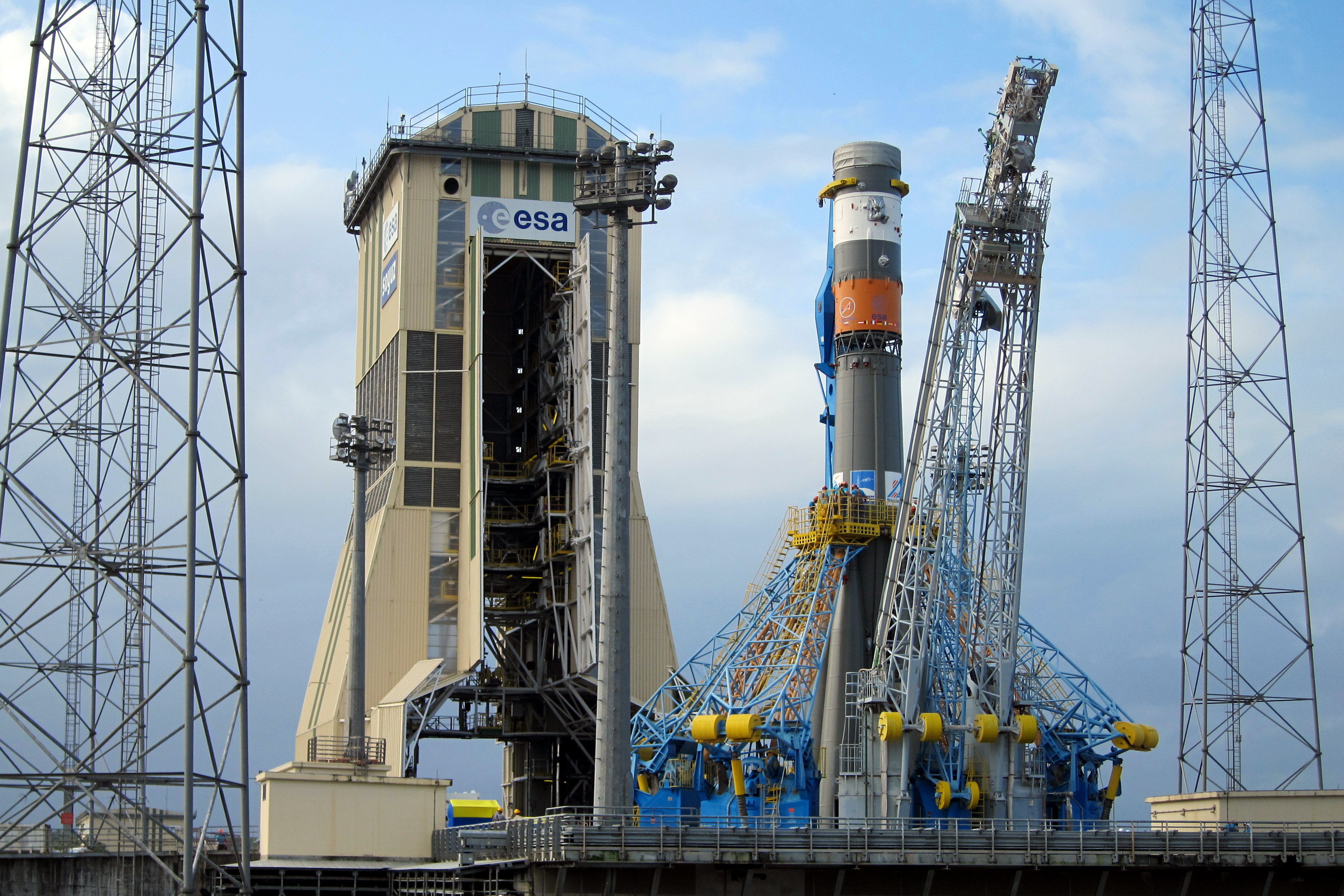

2013_12_14_Soyouz rolling and erection 111

A près avoir désolidarisé les 4 boosters du premier étage [par l’équipe russe sur les passerelles jaunes en hauteur], le système d’érection est retiré.

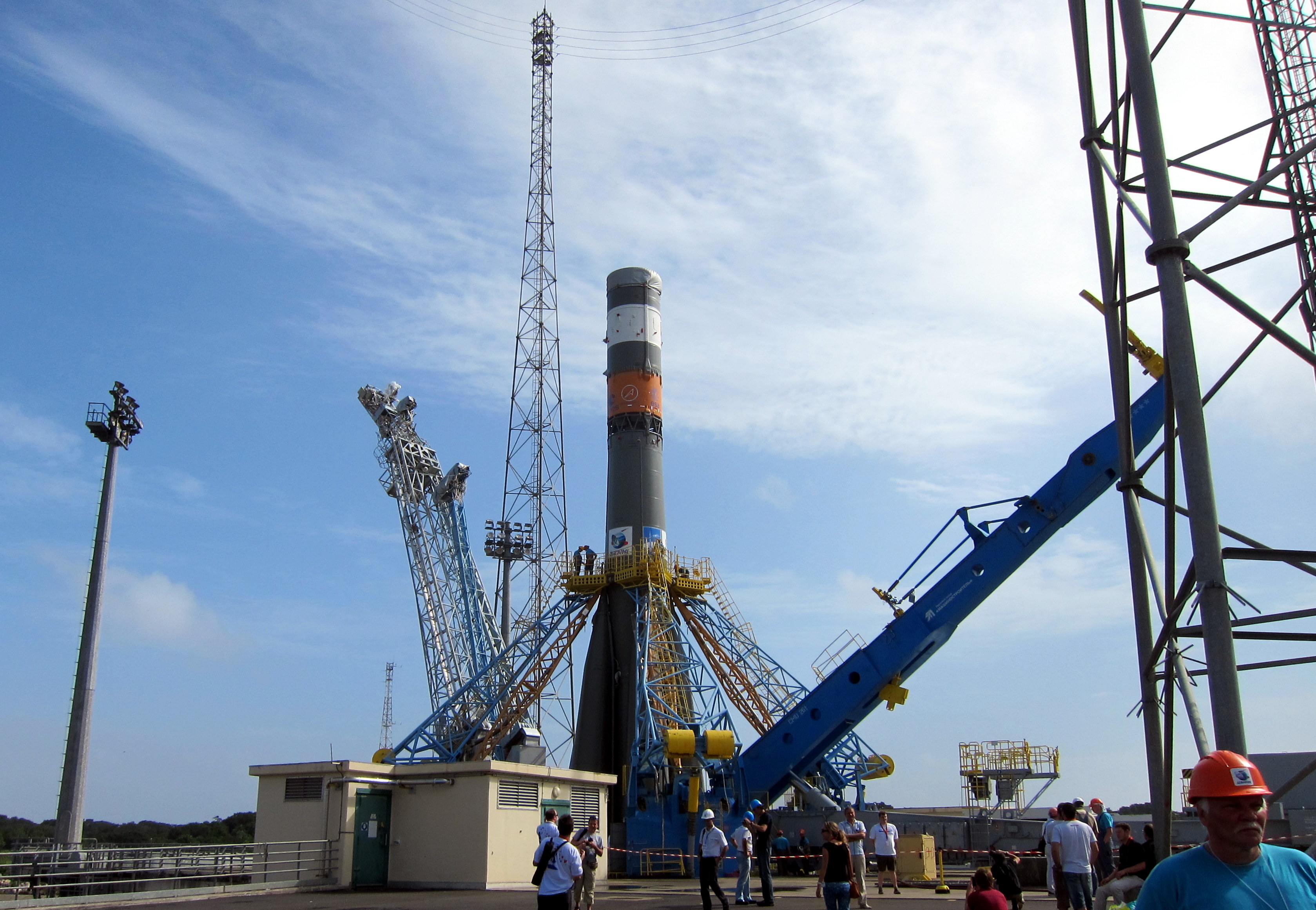

2013_12_14_Soyouz rolling and erection 142

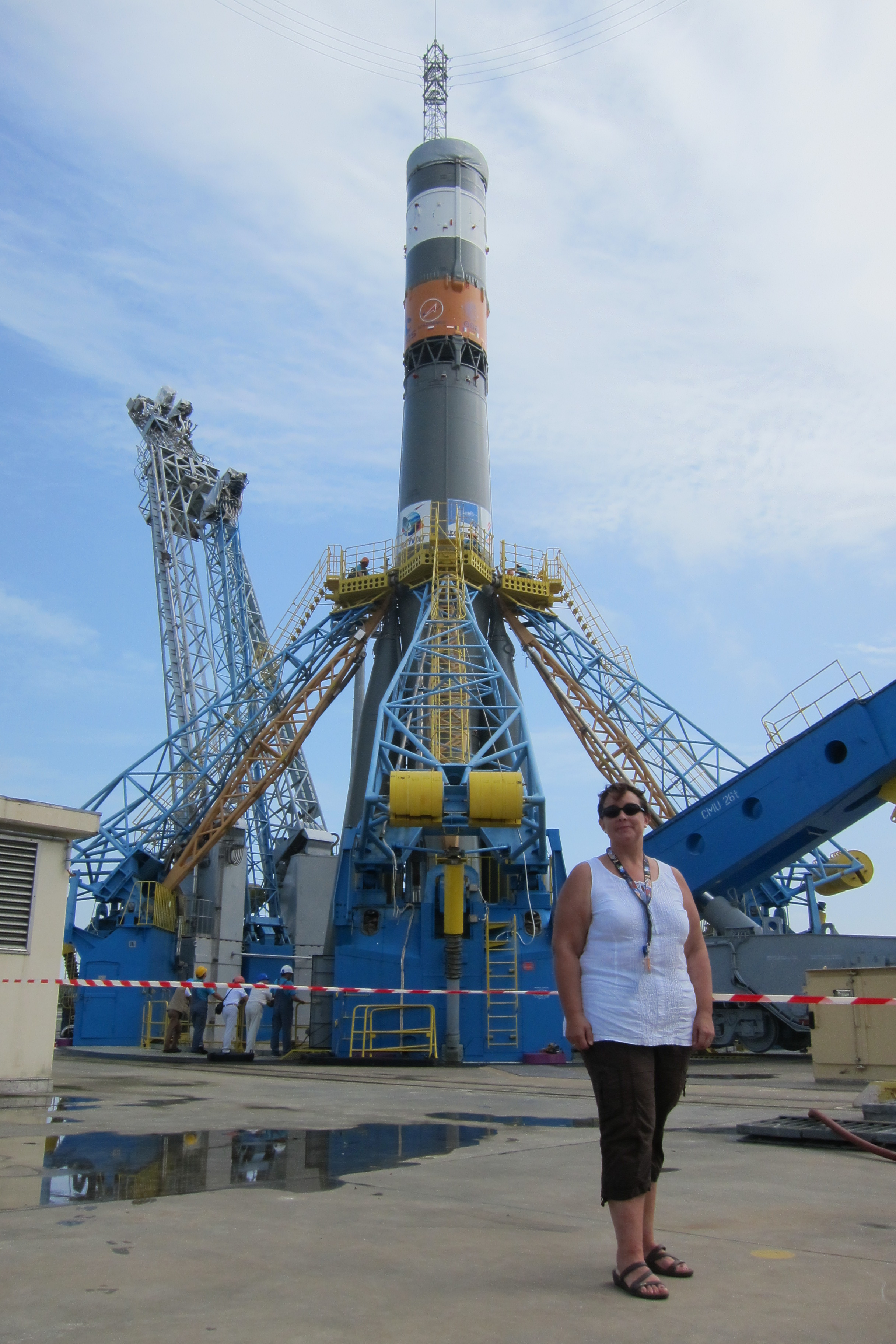

Soyouz VS06 sur son pas de tir

2013_12_14_Soyouz rolling and erection 145

Vers 11h, le portique mobile peut être mis en place autour du lanceur, prêt à accueillir le composite supérieur dans l’après-midi [article à suivre]

Plus de photos sur www.flickr.com/
